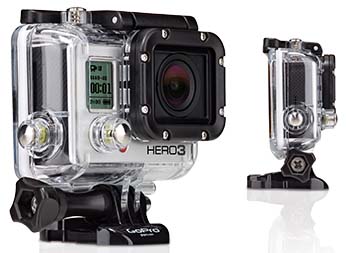

Es una casualidad, lo sé, pero subí esta página el 17/10/12, precisamente el día que se presentó la nueva GoPro Hero3. En USA acaba de salir a la venta, pendiente, eso sí, de una actualización del firmware, todavía falta algo para que aparezca en España y luego habrá que esperar a que salga un filtro rojo decente, como el de Backscatter, así que a la Hero 2 todavía le queda algo de vida como opción puntera, al menos hasta el nuevo año 2013. Que otros hagan de beta testers. Yo le pediré una H3 a los reyes y ya iremos viendo aquí que es lo que se puede aprovechar y que es lo que hay que cambiar...

En Julio de 2013 ya he vendido mi H2 y llevo unos meses con una flamante H3Black, muy superior a la 2 en varios aspectos. Para buceo, destacan la resolución 2,7K, la mayor sensibilidad a la luz y, sobre todo, el balance de blancos CamRaw. Además, la nueva pantalla LCD es mucho más fiel en color, aunque el táctil, muy útil, sólo sirve fuera del agua.
Tengo una funda de silicona, comprada aquí: http://www.liquc.com/shop/hero3/silicone-cover-for-gopro-hero3-2 y un filtro rojo en cúpula de SRP.
El sistema de iluminación también ha evolucionado, las dos PowerLed ahora van montadas al lado derecho y al lado izquierdo va una FaMi PowerLed 40 modificada con baterías de litio y tres LEDs XML. Se puede ver los detalles aquí: http://www.grandio.org/PDF_Documents/FAMI_Tuneada.pdf
En verano, mucho buceo, por lo que la actualización de esta página a las configuraciones de la Hero3 tardará un poco.


Configuración de base:

El equipo que presento aquí es un sistema modular que parte de una configuración básica, a la que, en función de las condiciones de la inmersión y de las necesidades de cada caso, se añaden diversos accesorios.

La base de este equipo está formada por:

-Cámara GoPro Hero 2 con tarjeta 16 Gb. Clase 10.

-Carcasa submarina con lente plana, original GoPro.

-Pantalla LCD.

-Filtro rojo abatible BackScatter.

http://www.backscatter.com/sku/bs-gp-mf-flip.lasso

-Funda de silicona Xsories (versión LCD), con el frente y el parasol recortados.

http://www.xsories.eu/hooded-silicone-covers-for-gopro-hd.html/

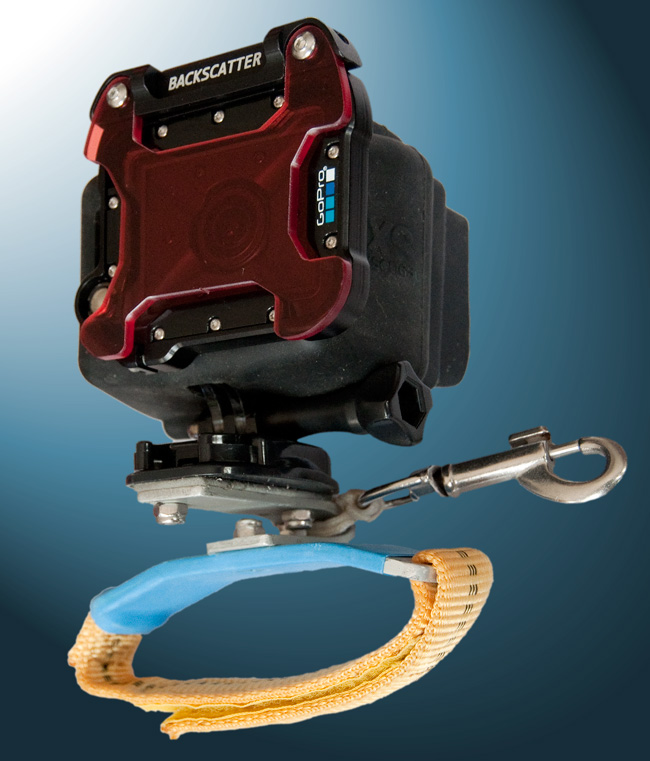

Configuración Minimalista:

GoPro en estado puro. Con un asa Goodman semirígida hecha por mí y un mosquetón para colgarla del anillo pectoral derecho del arnés cuando no se usa.

El asa ayuda mucho con la estabilidad, sobre todo si se apoya la mano del asa con la otra. De todas formas hay que ser muy cuidadoso y aún así, la estabilidad se resiente. Pero es el equipo que se puede llevar siempre, no molesta, es útil y divertido.

Ejemplo de video filmado con este equipo. Ver a pantalla completa a 1080 full HD.

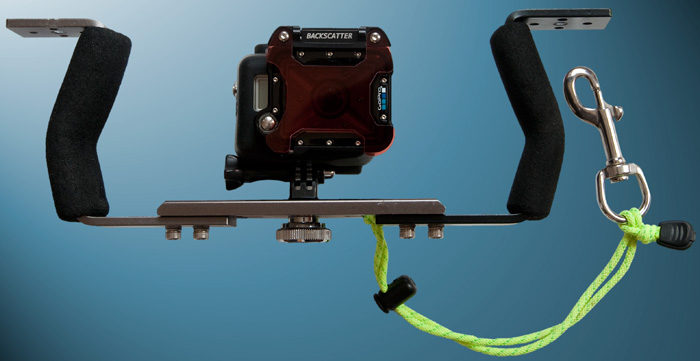

Configuración de doble asa para una mayor estabilidad:

Montando la cámara con el adaptador de trípode original GoPro sobre una pletina Fisheye de doble asa se consigue mucha más estabilidad. El conjunto resulta mucho más voluminoso que con el asa Goodman, pero los resultados son muy superiores.

http://www.kanau.es/content/view/268/255/

Con el asa y el filtro se pueden conseguir buenos resultados en días claros, con aguas limpias y hasta 15m. de profundidad. Para peores condiciones o mayor profundidad es necesario recurrir a una iluminación de apoyo.

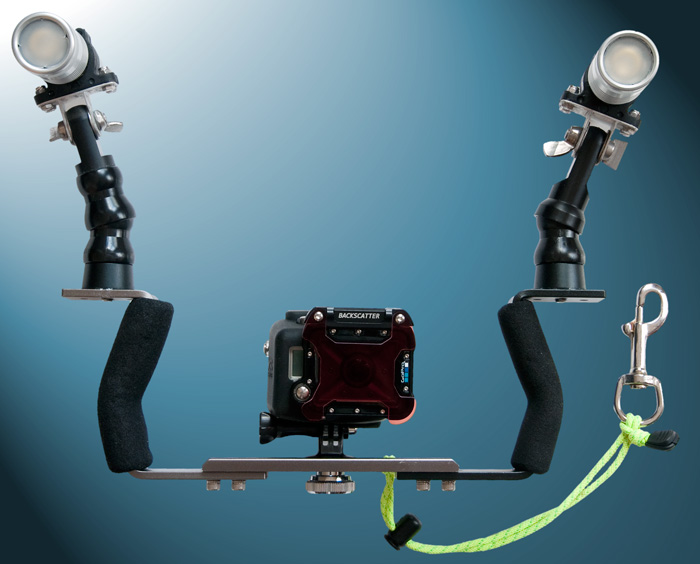

Configuración con iluminación compacta:

Con dos focos Aqualight PowerLed de 900 lumen con parábola de 68º y difusores de plastico.

http://www.aqualight.es/powerled.htm

Unos adaptadores de construcción casera sujetan los focos PowerLed al terminal adaptador YS (Sea&Sea) de los brazos LocLine, muy cortos en esta configuración compacta, optimizada para penetración en pecios muy ratoneros.

El mosquetón lleva un cordino largo de forma que, sujetándolo a la anilla pectoral derecha y manteniéndolo en tensión, sirva como una ayuda para tener más estabilidad. Cuando no se usa el equipo, pueden plegarse los brazos, enrollar el cordino en la base del asa y colgar el conjunto en la anilla trasera de la cincha inguinal, con el filtro y los focos hacia arriba.

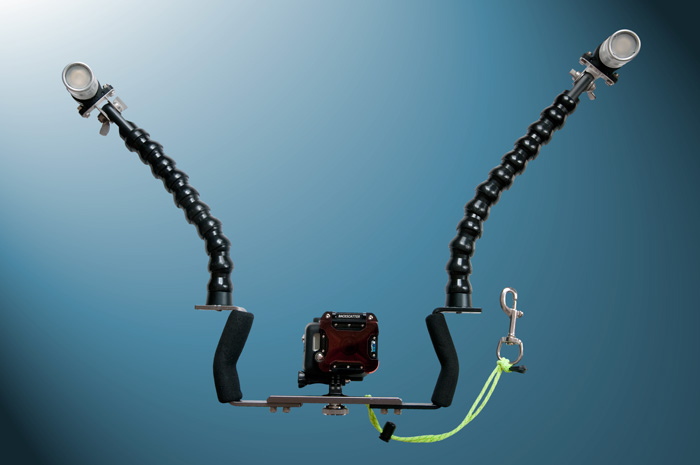

Configuración con iluminación completa:

Si las condiciones del entorno lo permiten, añadiendo tramos suplementarios a los brazos LocLine, es posible separar bien los focos, consiguiendo una iluminación menos frontal y, sobre todo, minimizando la iluminación de las partículas en suspensión (retrodifusión o backscatter).

Ejemplo de video filmado con este equipo, la mayor parte en total oscuridad. Ver a pantalla completa a 1080 full HD.

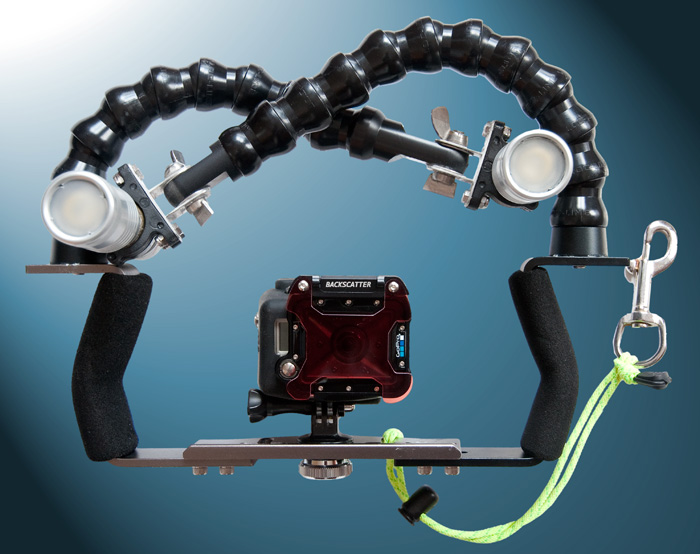

Si el equipo resulta molesto en restricciones o para llevarlo mientras no se está filmando, pueden replegarse los brazos, haciéndolo más compacto.

Configuración con iluminación en el casco:

Configuración específica para filmar en cuevas, buceando con montaje lateral (SideMount).

El casco dispone de anclajes para llevar las luces de back-up, como es habitual en SM, y para montar las dos lámparas de video Aqualight PowerLed.

Es importante tener cuidado con la estabilidad y con que la sombra proyectada de la cámara no entre en campo, lo que es bastante difícil si se pretende mirar el LCD y mantener un buen trim.

En cuevas no utilizo el filtro rojo, pues toda la luz es artificial.

El soporte para cámara que hay en el casco sirve, tanto para filmar desde él, como para, simplemente, llevar la cámara aparcada si no se va a usar en un buen rato.

En general filmar desde el casco no es una buena idea. Hay que llevar la cabeza muy tiesa y muy quieta, pero en ciertas situaciones, como restricciones muy estrechas o cuando hay mucho trabajo con la linea y los carretes, es la única opción.

Ejemplo de video filmado con este equipo. Ver a pantalla completa a 1080 full HD.

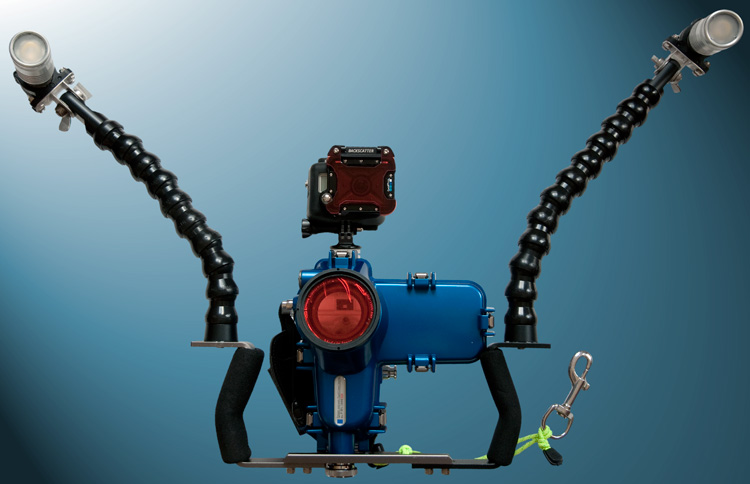

Configuración como cámara POV auxiliar:

Montada sobre la zapata de flash de una cámara principal Xacti HD 2000 con carcasa Epoque y la misma iluminación Aqualight PowerLed.

Es un equipo para bajar a hacer video, no para filmar mientras se bucea.

Aunque de tamaño y peso muy contenidos para lo que se ve por ahí, estamos muy lejos de la transparencia y comodidad de la configuración minimalista.

Esto ya no es es espíritu GoPro, aquí utilizamos la GoPro como una cámara gran angular de la que obtener planos con efecto de punto de vista (POV) para intercalar en el video principal que está hecho con la Xacti, con control sobre el enfoque, la exposición, el balance de blancos y el zoom, todo ello cosas de las que carece la GoPro.

El modo Protune de la GoPro facilita la integración de su metraje con el de otras cámaras.

Accesorios de construcción casera o adaptados.

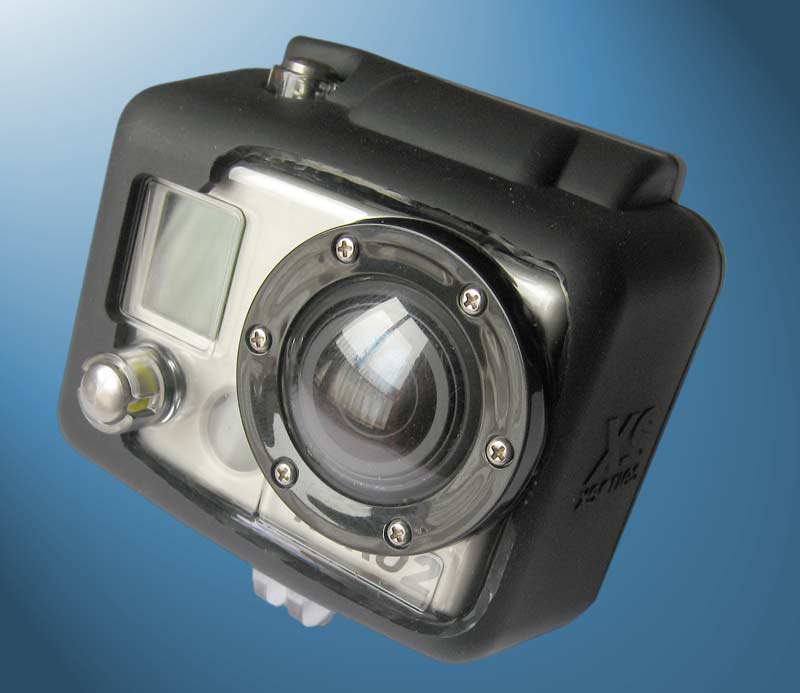

Detalle del recorte frontal de la funda.

Montada sobre la carcasa normal para poder ver el recorte, en la carcasa submarina la lente plana tapa el detalle.

El parasol trasero también está recortado, dejando una visera de 15 mm.

Para montar y desmontar la funda, cosa que hay que hacer cada vez que se quiere abrir la carcasa, es mucho más fácil hacerlo por detrás, con lo que se evita forzar la lente plana del frontal.

Siempre hay que quitar el adaptador de trípode o de montura plana que, al menos en mi caso, entra bastante justo y hay que atornillarlo en todo el recorrido.

Montando el tornillo de fijación al revés (es decir por el lado derecho viendo la cámara de frente), el conjunto queda más compacto.

Asa Goodman semirrígida.

La cámara queda sujeta al asa por un soporte adhesivo plano pegado a una pieza de pletina de aluminio de 20x3mm. doblado en forma de U. La pata superior mide 70mm. y la inferior 45mm. y la separación entre ambas es de 7mm., justo para meter las tuercas.

Para mayor seguridad la unión del adhesivo va reforzada con dos tornillos de acero 316, de 4mm., con cabeza avellanada y dos tuercas autoblocantes.

El soporte en forma de U también va atornillado al asa propiamente dicha, que está hecha con una pletina de aluminio anodizado de 30mm. de ancho, 4mm. de grueso y 100mm. de largo, aunque esta última medida puede variar algo en función del ancho de la mano (las mías son grandes). Los extremos están redondeados y tienen dos ranuras de 22x4,5 mm. para pasar la cinta. Todos los cortes están muy trabajados con lija fina para evitar rozaduras que acaben estropeando la cinta.

La cinta de cierre es una cinta express , de las utilizadas en alpinismo, de 20 mm. de ancho y doble (es como un tubo aplastado). Algunas son finas y suaves, esta es gruesa y bastante rígida. El doble grosor y las dos piezas de Velcro cosidas en sus caras internas, le proporcionan al asa la rigidez necesaria para ofrecer un buen agarre para la mano.

La pieza transversal de aluminio puede meterse en una funda termoretráctil, de las utilizadas en montajes eléctricos, con lo que resulta más suave al tacto.

El mosquetón es de pistón, tamaño pequeño y va sujeto por una lazada de linea de cueva atada con el famoso nudo:

http://www.divegearexpress.com/library/boltsnap.shtml

Soportes para los focos PowerLed en los brazos LockLine.

Realizados utilizando cuatro abrazaderas de bichero de 25mm. de diámetro (disponibles en tiendas de efectos navales) y dos piezas recortadas de un trozo de perfil de aluminio de ventana.

Además se necesitan dos tornillos de 8mm. con dos tuercas de mariposa con una aleta recortada, cuatro arandelas de hombro ancho y ocho tornillos de 4 mm. con tuerca autoblocante. Todo ello en acero 316 (que es, también, el A4)

http://www.accesorionautico.com/soporte-bichero-p-2362.html

Unos pequeños insertos de aluminio en la ranura del tornillo permiten bloquear la cabeza con los dedos para apretar o aflojar las mariposas.

Van colocados a presión (entran justos, con un martillo) y pegados con SuperGlue.

Casco con soportes para iluminación.

Es un casco Oxelo de patinaje tamaño niño (el más pequeño), que queda adecuado a una cabeza adulta al quitarle toda la espuma de relleno interior.

http://www.decathlon.es/casco-play-negro-id_8073994.html

Yo coloqué en su interior una cinta perimetral sujeta en cuatro ranuras dobles para mejor fijación y mayor comodidad. Puede verse en la foto de detalle.

El casco lleva las PowerLed montadas en dos bucles de bungie de 6mm. sujetas por unas grapas en el interior para evitar nudos que pudieran molestar (ver foto). Además lleva dos lámparas de backup (Una Dragón Microlitium 3 LED y una Barbolight U04) que van apagadas cuando se filma.

Los backups van sujetos por abrazaderas de bichero montadas sobre una placa de aluminio que va atornillada al casco. De esta forma es fácil desmontarlos si se necesitan. Van siempre apagadas. Las lámparas de video van fijas, pues no se desmontan en inmersión. Se encienden sólo para filmar.

El casco también lleva una abrazadera grande para poder aparcar temporalmente el cabezal de la luz primaria, aunque, mientras se filma, es preferible colgarla de la anilla derecha del pecho, iluminando hacia atrás, pues si entra en campo produce un punto caliente (hot spot) totalmente sobreexpuesto. Sólo es útil para iluminar puntos muy lejanos. En la cueva no se apaga nunca.



Adaptador de rosca trípode a zapata de flash.

De aluminio, comprado en una tienda de fotografía. Debe ser de los que tienen dos ruedas de tuerca, una para bloquear la pata cuadrada contra la zapata de flash de la carcasa y la otra para bloquear el tornillo que se rosca en el adaptador de trípode de la GoPro. Sin esta segunda rueda es imposible montar la cámara bien alineada.

Yo lo compré, en persona, en la tienda de Duke, en Las Palmas, y, aunque no lo encuentro en su web, http://dukefotografia.com/, se que lo tienen.

También se utiliza el adaptador de trípode original de GoPro.
